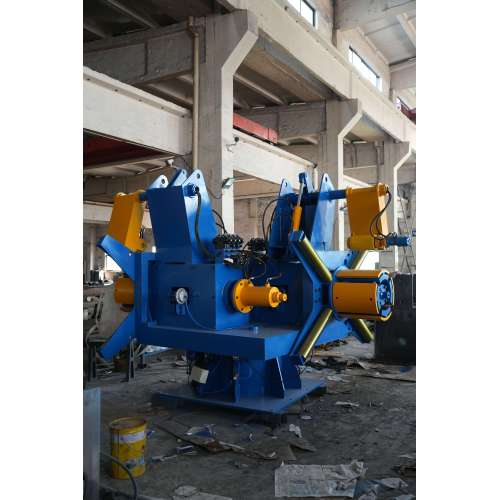

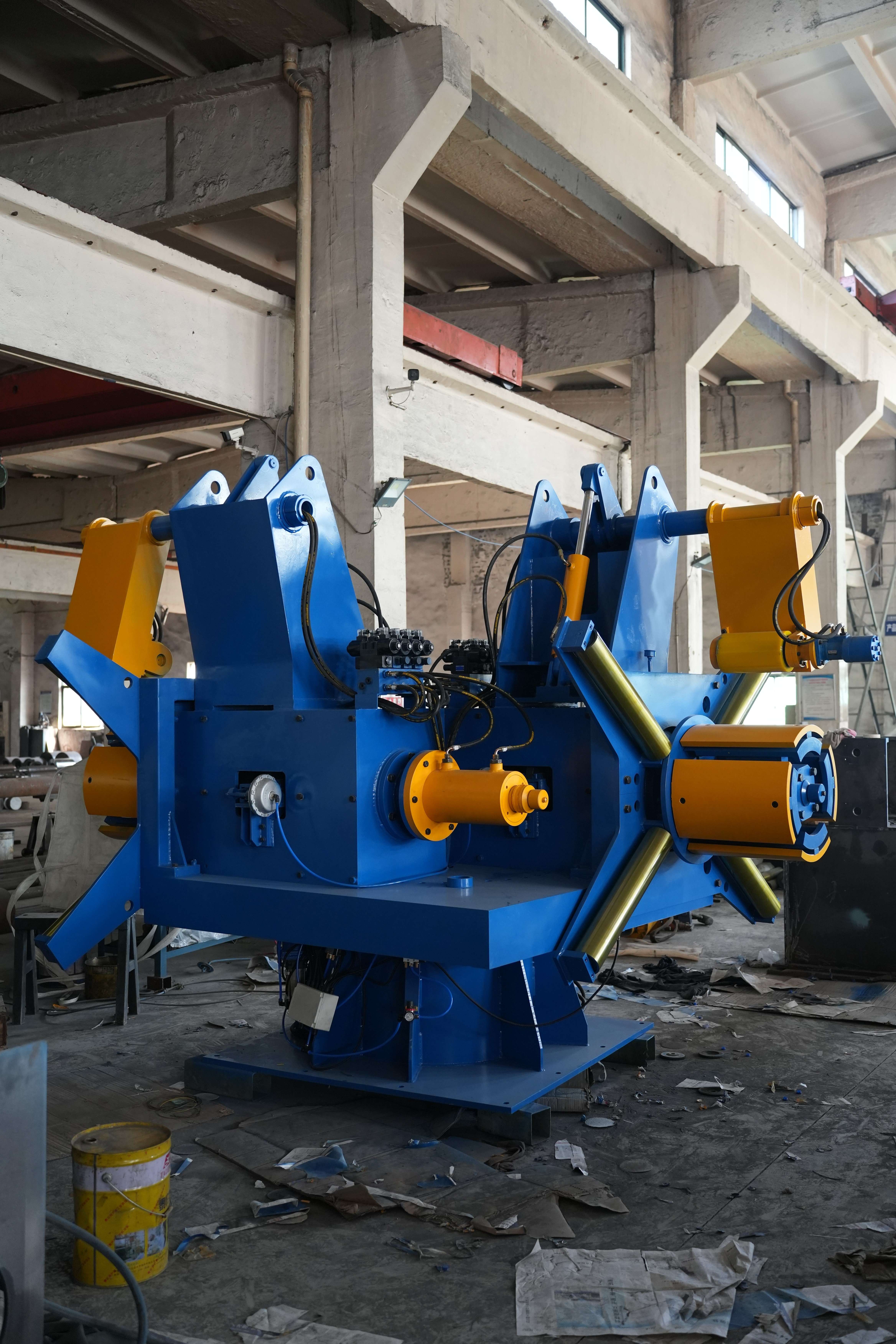

আনকোয়লার হল স্টিলের ক্রমাগত উৎপাদন লাইন যেমন টিউব মিল, কোল্ড রোল গঠনের লাইন, স্লিটিং লাইন, পিকলিং লাইন এবং রোলিং মিলের শুরুর সরঞ্জাম। এটি প্রধানত স্টিলের কয়েলগুলিকে অবিচ্ছিন্ন স্ট্রিপগুলিতে খুলতে এবং পরবর্তী প্রক্রিয়াগুলিতে তাদের খাওয়ানোর জন্য ব্যবহৃত হয়। এটি সাধারণ লাইন অপারেশনের জন্য পাইলট সরঞ্জাম।
প্রধান ফাংশন:
· সাপোর্ট স্টিল কয়েল: কয়েলের ওজন বহন করে প্রসারিত/কন্ট্রাক্টিং ম্যান্ড্রেলের মাধ্যমে কয়েলের ভিতরের গর্তকে নিরাপদে সমর্থন করে
· আনউইন্ড স্ট্রিপ: কয়েল করা স্টিলের স্ট্রিপ খুলে দেয় এবং ক্রমাগত এটিকে পরবর্তী সরঞ্জাম যেমন লেভেলার এবং শিয়ারগুলিতে খাওয়ায়
· গতি নিয়ন্ত্রণ: স্থিতিশীল উপাদান সরবরাহ বজায় রাখার জন্য লাইনের চাহিদা অনুযায়ী আনওয়াইন্ডিং গতি নিয়ন্ত্রণ করে
· টেনশন কন্ট্রোল: স্ট্রিপ ঢিলা হওয়া বা মিসলাইনমেন্ট রোধ করার জন্য স্থিতিশীল আনওয়াইন্ডিং টেনশন প্রদান করে
· কয়েল সেন্টারিং: সঠিক প্রান্তিককরণ নিশ্চিত করতে কয়েলটিকে লাইনের কেন্দ্ররেখার সাথে সামঞ্জস্য করে
প্রধান প্রকার:
· ক্যান্টিলিভার আনকোয়লার: ওভারহং বাহুর গঠন; সরু, লাইটওয়েট কয়েলের জন্য উপযুক্ত; সহজ নির্মাণ
· ডাবল-সাপোর্ট আনকোয়লার: উভয় প্রান্তে ম্যান্ড্রেল সমর্থিত; প্রশস্ত, ভারী কয়েলের জন্য উপযুক্ত; ভাল অনমনীয়তা
· Overhung Mandrel Uncoiler: Mandrel এক প্রান্তে সমর্থিত; মাঝারি আকারের কয়েলের জন্য উপযুক্ত; সহজ অপারেশন
· হাইড্রোলিক এক্সপেন্ডিং আনকোয়লার: ম্যান্ড্রেল হাইড্রোলিকভাবে প্রসারিত/চুক্তি করে; সহজ কুণ্ডলী লোড/আনলোডিং; সবচেয়ে ব্যাপকভাবে ব্যবহৃত
মূল উপাদান:

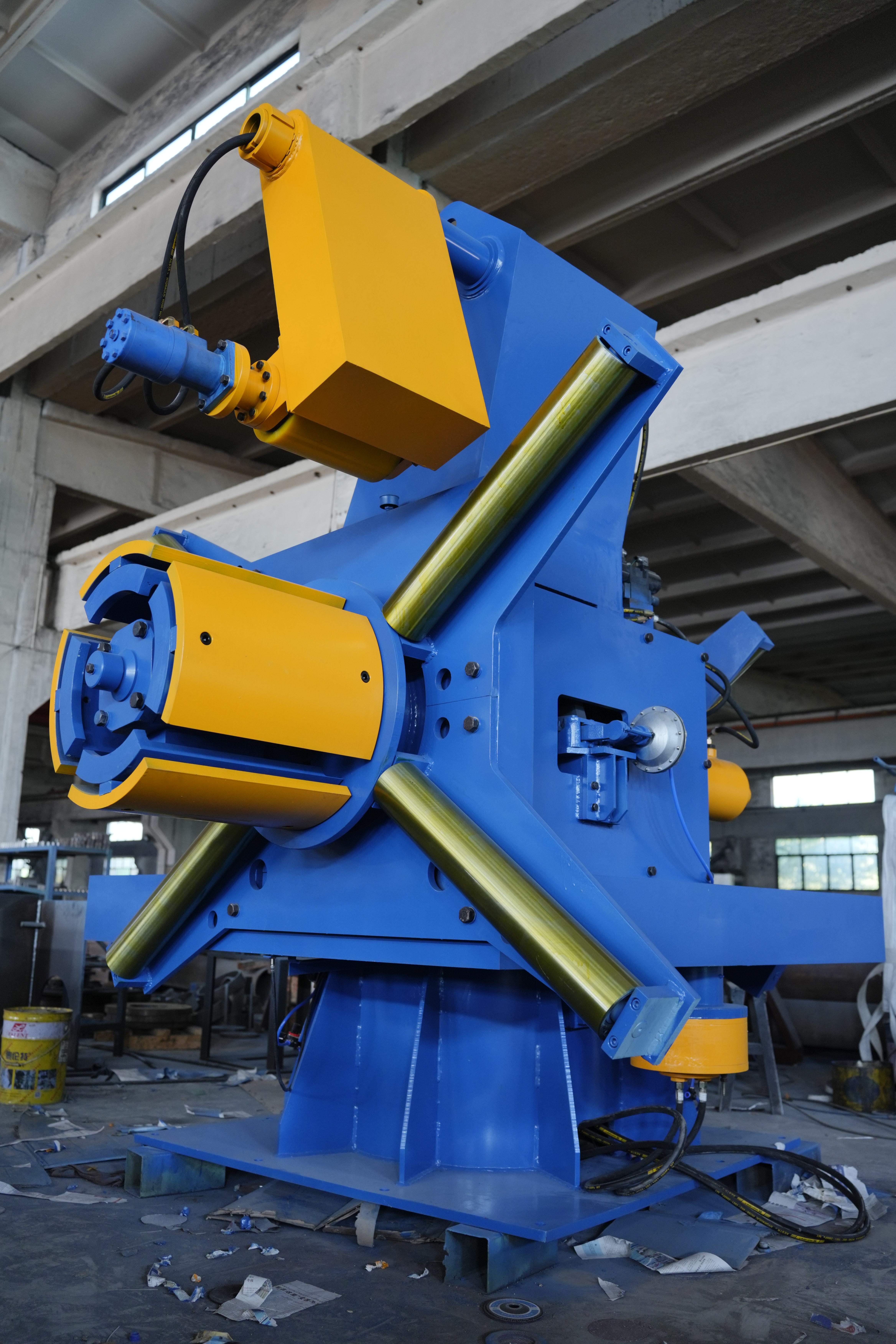

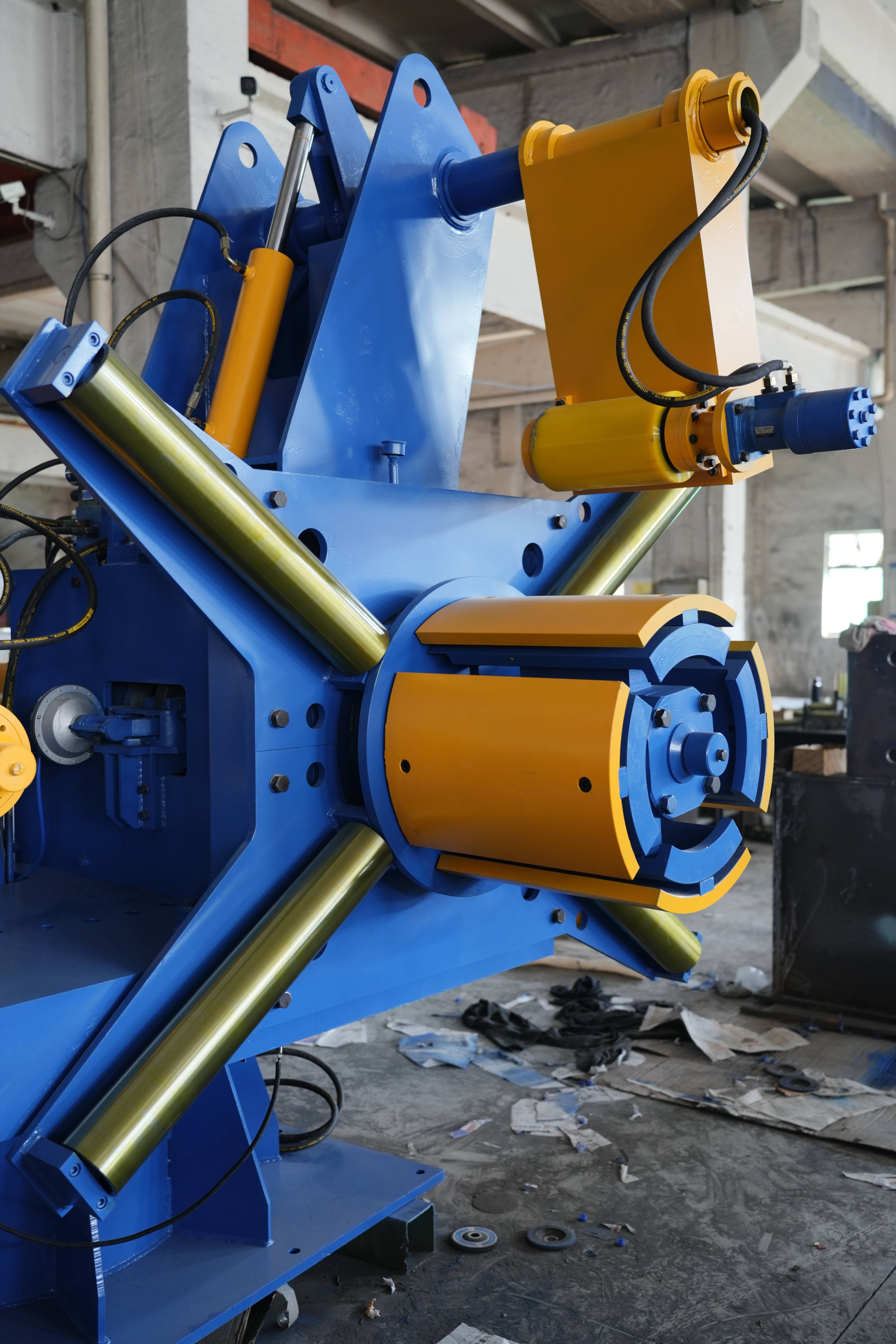

· প্রসারিত ম্যান্ড্রেল: খণ্ডিত প্লেটগুলির সমন্বয়ে গঠিত; জলবাহী বা যান্ত্রিকভাবে কুণ্ডলী ভিতরের গর্ত নিরাপদ প্রসারিত
· প্রধান খাদ এবং ভারবহন হাউজিং: ম্যান্ড্রেল এবং কুণ্ডলী ওজন সমর্থন করে; ঘূর্ণনগত নির্ভুলতা নিশ্চিত করে
· ড্রাইভ সিস্টেম: মোটর এবং রিডুসার আনওয়াইন্ডিং গতি নিয়ন্ত্রণ করতে ম্যান্ড্রেল ঘোরায়
হোল্ড-ডাউন ডিভাইস: স্ট্রিপ পৃষ্ঠের উপর চিমটি রোল চাপুন যাতে খোলার সময় আলগা হওয়া বা বাউন্সিং প্রতিরোধ করা যায়
· সেন্টারিং ডিভাইস: লাইন সেন্টারের সাথে স্ট্রিপ সেন্টার সারিবদ্ধ করতে কয়েলের অবস্থান সনাক্ত করে এবং সামঞ্জস্য করে
· ব্রেক সিস্টেম: কয়েল ওভাররান এবং স্ট্রিপ ঢিলা হওয়া রোধ করতে অস্বস্তিকর উত্তেজনা প্রদান করে

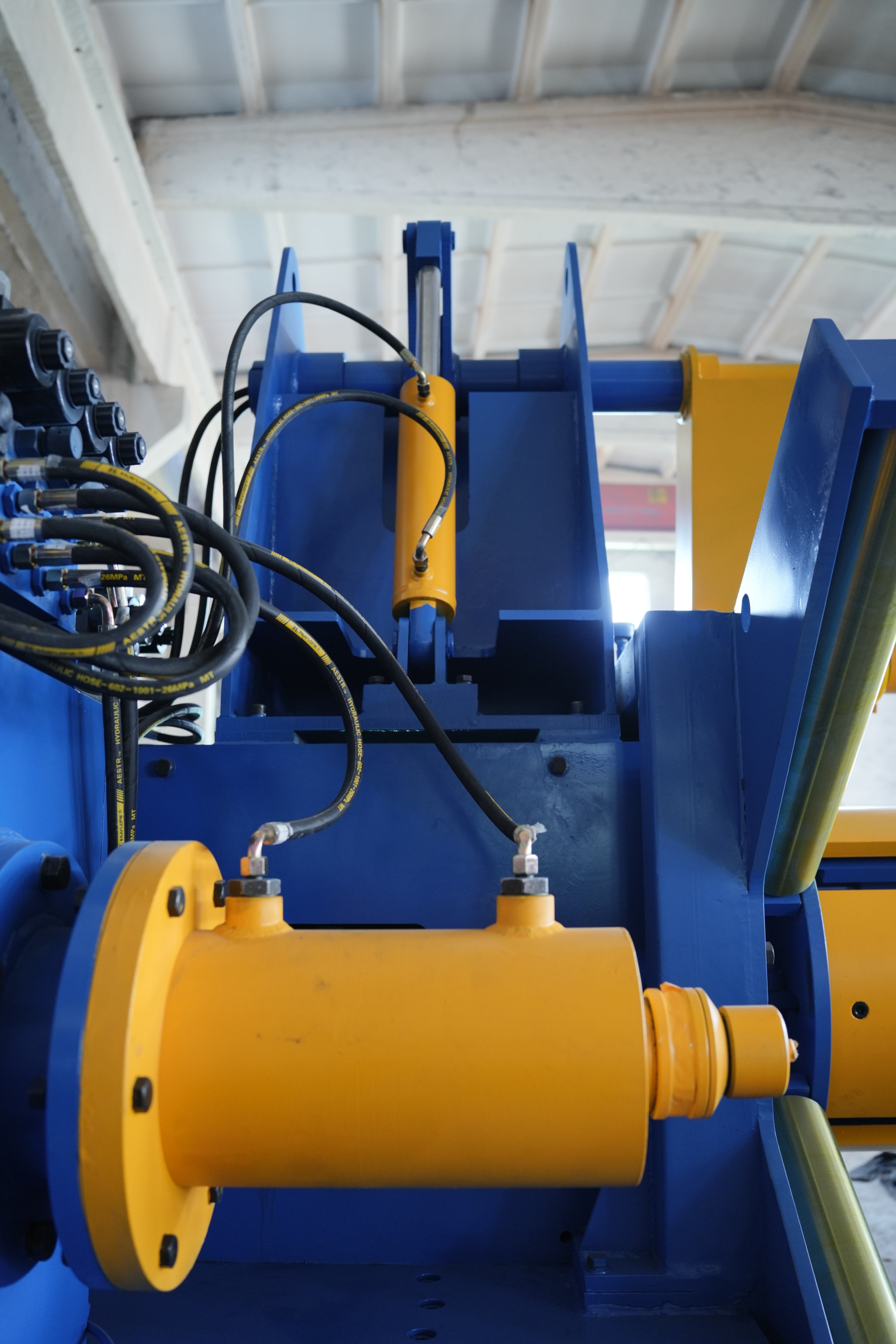

· হাইড্রোলিক সিস্টেম: ম্যান্ড্রেল সম্প্রসারণ/সংকোচন, হোল্ড-ডাউন রোল উত্তোলন/নিচু করা এবং অন্যান্য ক্রিয়া চালায়
· কন্ট্রোল সিস্টেম: পিএলসি-নিয়ন্ত্রিত গতির স্বয়ংক্রিয় সমন্বয়ের জন্য, টান, এবং কেন্দ্রে
কাজের প্রক্রিয়া:
1. কয়েল লোডিং: কয়েল গাড়ি স্টিলের কয়েলটিকে আনকয়লার অবস্থানে পরিবহন করে
2. সম্প্রসারণ: ম্যান্ড্রেল ভেতর থেকে কুণ্ডলীকে সুরক্ষিত করতে প্রসারিত হয়
3. হোল্ড-ডাউন: কয়েলের বাইরের স্তরে চাপ দিতে হোল্ড-ডাউন রোল লোয়ার
4. আনওয়াইন্ডিং: ড্রাইভ সিস্টেম ম্যান্ড্রেল ঘোরায়; ফালা ক্ষতবিক্ষত এবং পরবর্তী সরঞ্জাম খাওয়ানো হয়
5. সেন্টারিং: সেন্টারিং ডিভাইস স্ট্রিপ মিসলাইনমেন্ট রোধ করতে কয়েলের অবস্থান সামঞ্জস্য করে
6. ব্রেকিং: স্ট্রিপ টেনশন স্থায়িত্ব বজায় রাখার জন্য ব্রেক সিস্টেম দ্বারা নিয়ন্ত্রিত হয়
7. কয়েল আনলোডিং: কয়েলটি সম্পূর্ণরূপে ক্ষতবিক্ষত হওয়ার পরে, ম্যান্ড্রেল সংকুচিত হয় এবং মূলটি সরানো হয়
প্রযুক্তিগত পরামিতি:
· প্রযোজ্য কয়েল ভিতরের ব্যাস: Φ450mm–Φ610mm (সাধারণ), Φ750mm–Φ850mm (বড় ব্যাস)
· প্রযোজ্য কুণ্ডলী বাইরের ব্যাস: Φ800mm–Φ2000mm
· প্রযোজ্য কয়েল প্রস্থ: 50mm–2000mm (মডেলের উপর নির্ভর করে)
· প্রযোজ্য স্ট্রিপ বেধ: 0.3mm–20mm (মডেলের উপর নির্ভর করে)
· সর্বাধিক লোড ক্ষমতা: 1 টন-30 টন (মডেলের উপর নির্ভর করে)
আনওয়াইন্ডিং গতি: 10মি/মিনিট–150মি/মিনিট
অ্যাপ্লিকেশন:
উচ্চ-ফ্রিকোয়েন্সি ERW টিউব মিল, কোল্ড রোল গঠনের লাইন, স্লিটিং লাইন, পিকলিং লাইন, কোল্ড রোলিং লাইন, লেপ লাইন, স্ট্যাম্পিং ফিড লাইন এবং অন্যান্য ইস্পাত ক্রমাগত প্রক্রিয়াকরণ লাইনগুলিতে ব্যাপকভাবে ব্যবহৃত হয়।
মূল্য এবং তাৎপর্য:
আনকোইলারটি ইস্পাত ক্রমাগত উত্পাদন লাইনের প্রথম সরঞ্জাম এবং এর কার্যকারিতা সরাসরি পুরো লাইনের স্থায়িত্ব এবং দক্ষতাকে প্রভাবিত করে। উচ্চ লোড ক্ষমতা, উচ্চ কেন্দ্রীকরণ নির্ভুলতা এবং স্থিতিশীল গতি নিয়ন্ত্রণের বৈশিষ্ট্যযুক্ত, এটি স্বয়ংক্রিয়, অবিচ্ছিন্ন এবং দক্ষ ইস্পাত কুণ্ডলী খাওয়ানোর জন্য মূল সরঞ্জাম।
